Να στείλετε μήνυμα

Το επίστρωμα καρβιδίου βολφραμίου προετοιμάστηκε με τον υπερηχητικό ψεκασμό φλογών

April 1, 2022

τελευταία εταιρεία περί Το επίστρωμα καρβιδίου βολφραμίου προετοιμάστηκε με τον υπερηχητικό ψεκασμό φλογών

Το επίστρωμα καρβιδίου βολφραμίου προετοιμάστηκε με τον υπερηχητικό ψεκασμό φλογών

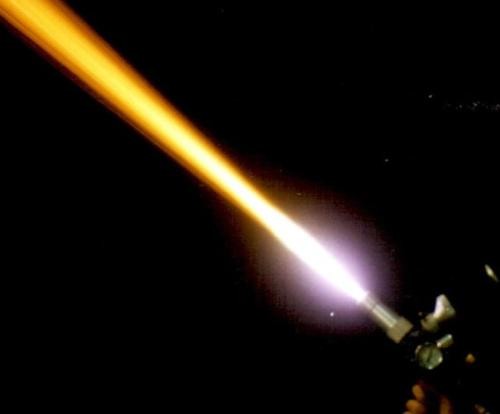

Ο υπερηχητικός ψεκασμός φλογών, υψηλή ταχύτητα oxyfuel που ψεκάζει, HVOF) είναι βάσει του συνηθισμένου ψεκασμού φλογών ανέπτυξε στις αρχές της δεκαετίας του 1980 ένα είδος νέας θερμικής τεχνολογίας ψεκασμού.



Χρησιμοποιεί το υδρογόνο, την ασετυλίνη, το προπυλένιο, την κηροζίνη και άλλα καύσιμα, και το οξυγόνο ΧΡΗΣΕΩΝ ως ενισχυτή καυσίμων.

Καίει στην αίθουσα καύσης ή το ειδικό ακροφύσιο, που παράγει την υπερηχητική φλόγα καύσης με μια ταχύτητα άνω των 2100m/s.

Συγχρόνως, η σκόνη στέλνεται στη φλόγα στα προϊόντα που λειώνουν ή ημι-που λειώνουν μόρια.



Ο υπερηχητικός ψεκασμός φλογών έχει τα πλεονεκτήματα της υψηλής ταχύτητας φλογών, της χαμηλής θερμοκρασίας, της υψηλής συνδέοντας δύναμης, της υψηλής πυκνότητας, της υψηλής σκληρότητας, του χαμηλού πορώδους και της χαμηλής περιεκτικότητας σε οξείδια.

Η τεχνολογία έχει χρησιμοποιηθεί ευρέως στην αεροπορία, τη μεταλλουργία, την περιστρεφόμενη μηχανή, το αυτοκίνητο, το σιδηρόδρομο και άλλους τομείς, που αντιπροσωπεύουν την κατεύθυνση ανάπτυξης της σύγχρονης θερμικής τεχνολογίας ψεκασμού.

Η υπερηχητική τεχνολογία ψεκασμού φλογών φέρνει τις αξιοπρόσεκτες κοινωνικές παροχές καθώς επίσης και τα οικονομικά οφέλη.



Σύμφωνα με τις εκτιμήσεις αγοράς, η υπερηχητική τεχνολογία ψεκασμού φλογών θα έχει 25% της αγοράς στη θερμική ψεκάζοντας βιομηχανία το 2015.

Αυτή η τεχνολογία έχει τη σχετικά χαμηλή θερμοκρασία φλογών (2600 ~ 3000 ℃), η υψηλή ταχύτητα ροής φλογών και η διαδικασία ψεκασμού μπορούν αποτελεσματικά να σταματήσουν και να μειώσουν την αποσύνθεση του καρβιδίου βολφραμίου, ντύνοντας τις αποκτηθείσες κονσέρβες που οι ιδιότητες ένδυση-αντίστασης του καρβιδίου βολφραμίου συγχρονίζουν, έτσι η διαδικασία ιδιαίτερα κατάλληλη για τον ψεκασμό των υλικών καρβιδίου βολφραμίου ένδυση-που αντιστέκονται στην απόδοση είναι καλή, τα υλικά επιστρώματος καρβιδίου βολφραμίου αποκτηθε'ντα μπορούν να παρέχουν την πολύ καλή αντοχή και την αντίσταση διάβρωσης.



Η προετοιμασία του επιστρώματος βολφράμιο-καρβιδίου στην επιφάνεια χάλυβα 45# με τον υπερηχητικό ψεκασμό φλογών έχει αναφερθεί πρόσφατα από το κεντρικό νότιο πανεπιστήμιο.

Σύμφωνα με τη σύνθεση WC10Co4Cr, προετοίμασαν τις πρώτες ύλες με το WC, το κοβάλτιο, το χρώμιο και άλλες πρώτες ύλες.

Οι πρώτες ύλες προετοιμάστηκαν με τη μίξη της λείανσης σφαιρών, της κοκκιοποίησης ψεκασμού και της κενής συμπύκνωσης,

και έπειτα το μέγεθος μορίων σκονών ελέγχθηκε με τη συντριβή της οθόνης, της ταξινόμησης και της batch. Μετά από να εξετάσει, η αποκτηθείσα σκόνη έχει τον υψηλό globular βαθμό, καλή ρευστότητα (~ 13s το /50g), παρόμοια πυκνότητα (4,8~ 5.0g το /cm3), και μια ενιαία σκόνη παρουσιάζει χαλαρή δομή.



Η φάση σκονών είναι και WC και φάση κοβαλτίου.

Το υλικό υποστρωμάτων του δείγματος επιστρώματος είναι χάλυβας 45#.

Η επιφάνεια του υποστρώματος αντιμετωπίζεται με την άσπρη αμμόστρωση κορούνδιου 50~70 ματιών πρίν ψεκάζει,

και έπειτα η επιφάνεια του δείγματος καθαρίζεται με το συμπιεσμένο αέρα. Το επίστρωμα καρβιδίου βολφραμίου προετοιμάστηκε με το υπερηχητικό πυροβόλο όπλο φλογών Praxair JP8000 που καθορίστηκε από το μηχανικό βραχίονα.



Η δοκιμή του επιστρώματος δείχνει ότι το πάχος του επιστρώματος είναι 300 μικρά, η αποδοτικότητα απόθεσης είναι 55,15% και το πορώδες είναι 0,32%.

Η φάση επιστρώματος αποτελείται κυρίως από τη φάση WC, που περιέχει επίσης μια φάση μικρού ποσού W2C,

άμορφη φάση ή φάση nanocrystalline, και καμία φάση W ή WC (Co6W6C και Co3W3C),

όποιος δείχνει ότι το μόριο μένει στο ρεύμα φλογών για έναν πολύ λίγος χρόνο, και η σκόνη αφαιρεί τον άνθρακα σε μικρή έκταση.

Στο πείραμα, η ροή οξυγόνου και κηροζίνης τέθηκε αμετάβλητη, δηλ., η θερμοκρασία φλογών ήταν ελεγχόμενη συνεπής κατά τον ψεκασμό.

Συνδυασμένος με έναν νέο τύπο του πυροβόλου όπλου ψεκασμού και ενός αποδοτικού συστήματος ψύξης, ο βαθμός decarbonization μειώνεται.

Οι κύριοι λόγοι για το χαμηλό βαθμό εξανθράκωσης του επιστρώματος είναι:

(1) δεν υπάρχει καμία σημαντική φάση στη σκόνη

(2) το σχέδιο της ροής οξυγόνου και της ροής κηροζίνης είναι συμβάλλον στη λήψη της σχετικά χαμηλής θερμοκρασίας φλογών.



Η δοκιμή της σκληρότητας, της λειαντικής ένδυσης και της αλατισμένης αντίστασης διάβρωσης ψεκασμού έδειξε ότι microhardness του επιστρώματος έφθασε σχεδόν σε 1300HV και το ποσό ένδυσης όγκου ήταν σχετικά μικρό.

Στο πλαίσιο του διαβρωτικού περιβάλλοντος της ουδέτερης αλατισμένης ομίχλης για 360 ώρες, το επίστρωμα παραμένει ακόμα ομαλό και έχει τη μεταλλική λαμπρότητα,

και καμία διάβρωση δεν εμφανίζεται, δείχνοντας ότι το επίστρωμα έχει την ισχυρή αντίσταση διάβρωσης.

Δεδομένου ότι το χρώμιο μπορεί εύκολα να διαμορφώσει ένα πολύ λεπτό κεραμικό στρώμα Cr2O3 στην επιφάνεια επιστρώματος, η αντίσταση διάβρωσης του επιστρώματος βελτιώνεται



Η σειρά WC-κοβάλτιο, η σειρά WC-κοβάλτιο-χρώμιο, η σειρά καρβιδίου βολφραμίου, η σειρά καρβιδίου μετάλλων και η σειρά ΣΓΔ κ.λπ. παρέχηκαν από τον κατασκευαστή της σκληρής Co. υλικών αντιμετώπισης Zhuzhou Jiangwu Boda, ΕΠΕ







Ελάτε σε επαφή μαζί μας
Υπεύθυνος Επικοινωνίας : Ms. Lubby Sun
Τηλ.: : 86-139 7330 0358
Φαξ : 86-2299-2236
Χαρακτήρες Λοιπά(20/3000)
